BIẾN TẦN INVT GD200A 3 PHA 380V CÔNG SUẤT 37KW

  • Mã sản phẩm: GD200A-037G/045P-4
  • Tình trạng: Hết hàng
Giá: 22.701.000 vnđ24.971.100 vnđ

Biến tần INVT 200A 3 Pha 380V – GD200A-037G/045P-4 được thiết kế dùng cho cả tải nặng (mô-men không đổi – tải G) và các loại tải biến thiên (bơm quạt – tải P). GD200A có cấu hình mạnh mẽ, bền bỉ, thích hợp làm việc trong điều kiện khí hậu nhiệt đới. Có khả năng sử dụng cả hai nguồn cấp AC và DC.



Công suất: 37 kW

Thương hiệu: INVT

Bảo hành: 24 tháng

MUA NGAY
MÔ TẢ

Biến tần 50HP INVT 3 Pha 380V – GD200A-037G/045P-4 dùng cho cả tải moment biến thiên (tải P) và các loại tải moment không đổi như băng chuyền, máy trộn, máy cán (tải G). GD200A có thiết kế cứng cáp và mạnh mẽ, cấu hình cho phép hoạt động trong cả môi trường nhiều bụi và ẩm.

Các chức năng điều khiển chính của biến tần 50HP INVT 3 Pha 380V – GD200A-037G/045P-4:

  • Điều khiển Vector không gian (SVPWM), Sensorless vector (SVC), điều khiển torque (lực căng).
  • Torque khởi động ở 0.5 Hz: 150%.
  • Điều khiển tốc độ chính xác đến ±0.2%, đáp ứng nhanh <20 ms.
  • Truyền thông: Modbus, RS485.

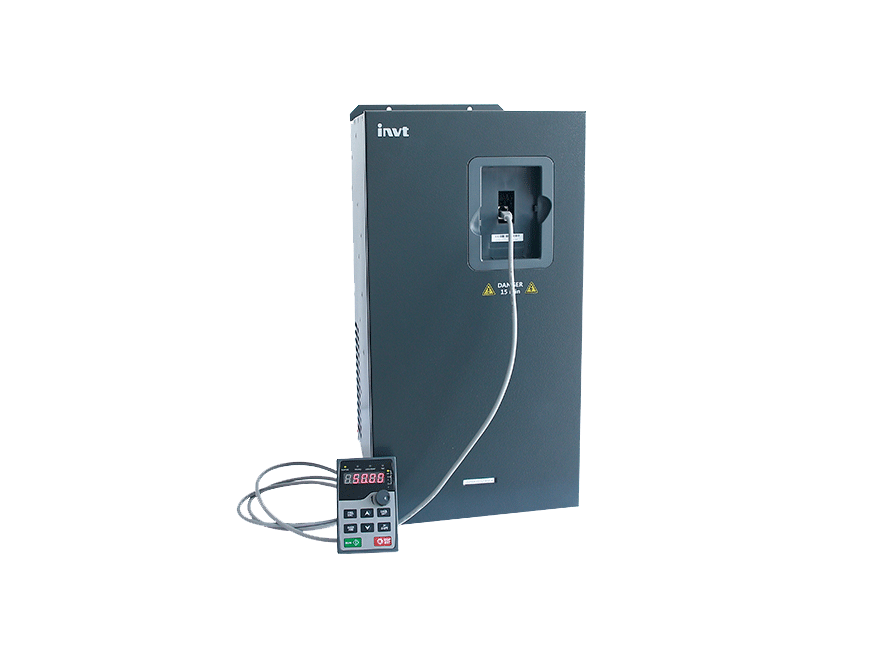

  • Keypad có thể lấy rời để giám sát và cài đặt từ xa, sao chép được thông số. Có thể tháo rời với công suất từ 25HP trở lên, khoảng cách tối đa 150m.
  • Chức năng ứng dụng: PLC giản đơn, các cấp tốc độ đặt trước, điều khiển PID, điều khiển ổn định áp suất trạm 3 bơm, hãm DC, hãm Magnetic Fluxing…
  • Bộ lọc C3 theo tiêu chuẩn IEC 61800-3.
  • 30 chức năng bảo vệ động cơ và biến tần.
  • Khả năng quá tải: 60s với 150% dòng định mức, 10s với 180% dòng định mức, 1s với 200% dòng định mức.

THÔNG SỐ KỸ THUẬT



Đặc tính kỹ thuật Thông số
Nguồn điện vào   Điện áp ngõ vào (V) 3P, 400 VAC (±15%), 37KW
 Tần số ngõ vào (Hz)  47 ~ 63Hz
Nguồn điện ngõ ra   Điện áp ngõ ra (V)  0 ~ điện áp ngõ vào
Đặc tính điều khiển   Tần số ngõ ra (Hz)  0 ~ 400Hz
 Chế độ điều khiển Vectorzie V/F (SVPWM), Sensorless Vector (SVC), Torque control.
 Động cơ Động cơ không đồng bộ
 Độ phân giải điều chỉnh tốc độ 1:100
 Sai số tốc độ ±0.2%, (SVC)
 Độ nhấp nhô điều khiển tốc độ ±0.3%, (SVC)
 Đáp ứng torque  ≤ 20 ms (SVC)
 Sai số điều khiển torque 10 %, (SVC)
 Torque khởi động 150% giá trị danh định ở 0.5 Hz
 Khả năng quá tải 60s với 150% dòng định mức
10s với 180% dòng định mức
1s với 200% dòng định mức
Mode P: 60s với 120% dòng định mức
 Độ phân giải ngõ vào analog ≤ 20mV
 Độ phân giải ngõ vào số ≤ 2ms
 Hãm động năng Tích hợp bộ thắng với điện áp 380V (≤30 Kw).
 Chức năng bắt tốc độ Khởi động êm đối với động cơ đang còn quay.
 Bộ lọc nhiễu Tích hợp sẵn C3, tự chọn C2
 Truyền thông Modbus RTU
Terminal  Ngõ vào số 08 ngõ, cài đặt được NO hay NC. Tích hợp timer.
 Ngõ vào xung tốc độ cao 01 ngõ vào nhận xung tần số cao, PNP và NPN
 Ngõ vào Analog Ngõ AI2: 0 ~10V/ 0~20mA,
Ngõ AI3: -10~10V.
 Ngõ ra số RO1A-NO, RO1B-NC, RO1C- Common
RO2A-NO, RO2B-NC, RO2C- Common
Tích hợp timer.
 Ngõ ra Analog AO1, AO2: 0/4~20mA hoặc 0~10V
 Ngõ ra opened collector 1 ngõ ra opened collector
Tích hợp timer.
 Ngõ phát xung tốc độ cao Ngõ HDO (ngõ ra ON – OFF hoặc ngõ ra xung tần số cao), tích hợp timer.
Chức năng bảo vệ Bảo vệ khi xảy ra các sự cố như là quá dòng, áp cao, dưới áp, quá nhiệt, mất pha, lệch pha, đứt dây ngõ ra, quá tải v.v…
Chức năng đặc biệt  Chức năng tự ổn áp (AVR) Tự động ổn định điện áp ngõ ra khi điện áp nguồn cấp dao động bất thường.
 Chức năng chuyên dụng cho ngành sợi, dệt Điều khiển tốc độ thay đổi theo chu trình cuộn sợi.
 Chức năng timer, counter Bộ định thời và bộ đếm lập trình được
 Chức năng bù moment Làm tăng đặc tính moment của điều khiển V/F khi động cơ làm việc ở tốc độ thấp.
 Chức năng simple water supply Duy trì áp lực nước trong hệ thống bơm.
 Chức năng điều khiển thắng Thắng động năng, thắng kích từ
 Chức năng tiết kiệm điện Tiết kiệm điện khi động cơ dư tải, nâng cao hệ số công suất của động cơ.
 Chức năng cân bằng tải Khi nhiều động cơ cùng kéo một tải,chức năng này giúp cân bằng tải phân bố trên các động cơ bằng cách giảm tốc độ xuống dựa vào giá trị tăng lên của tải
 Chức năng giúp hệ thống hoạt động liên tục Tự động reset lỗi theo số lần và thời gian đặt trước.
Duy trì hoạt động khi bị mất điện thoáng qua và dải điện áp hoạt động rộng phù hợp với những nơi điện chập chờn.
 Chức năng kiểm tra, giám sát Kết nối máy tính để giám sát quá trình hoạt động cũng như cài đặt thông số cho biến tần nhờ phần mềm INVT studio V1.0, HCM.
